Arduino Indonesia bakal berbagi tentang Cara Mengakses dan Pemrograman Sensor Hujan FC-37 Menggunakan Arduino Uno - Mode Analog. Pada contoh kali ini Arduino Uno bakal bekerja membaca output analog dari modul Sensor Hujan FC-37 dan hasilnya bakal ditampilkan pada serial monitor.

Baca Juga: Sensor Hujan FC-37

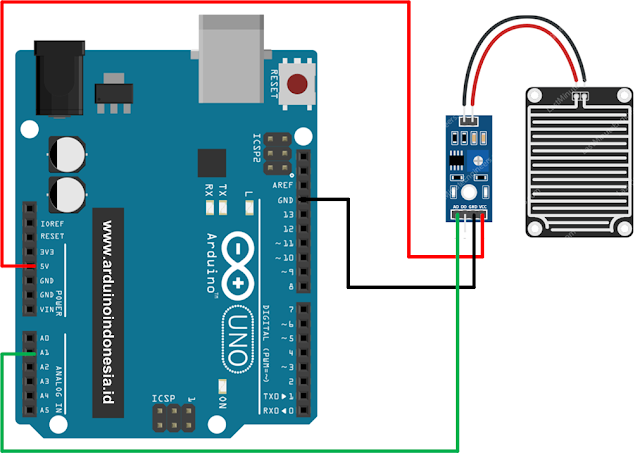

Berikut ini adalah Schematics Diagram dari Sensor Hujan FC-37 Menggunakan Arduino Uno - Mode Analog :

Berikut ini adalah Hardware nan dibutuhkan :
1. Arduino Uno R3 >>> BELI DISINI
2. Sensor Hujan FC-37 >>> BELI DISINI
3. Kabel Jumper Secukupnya >>> BELI DISINI

Berikut ini adalah Code Programnya :

/***************************

Cara Mengakses dan Pemrograman Sensor Hujan FC-37 Menggunakan Arduino Uno - Mode Analog

Oleh: Arduino Indonesia
Website: www.arduinoindonesia.id
Toko Online: www.workshopelectronics3in1.com
Blog: mycoding.id

Copyright @2020

****************************/

const int nilaiMin = 0;
const int nilaiMaks = 1024;

void setup()
{
  Serial.print(9600);
}

void loop()
{
  int hasil = analogRead(A1);
  int range = map(hasil, nilaiMin, nilaiMaks, 0, 3);

  switch(range)
  {
    case 0:
      Serial.print(hasil);
      Serial.println(" HUJAN");
      break;

    case 1:
      Serial.print(hasil);
      Serial.println(" AWAS HUJAN");
      break;

    case 2:
      Serial.print(hasil);
      Serial.println(" TIDAK HUJAN");
      break;
  }
  delay(1000);
}

Setelah Program diatas di upload, silahkan buka Serial Monitor. Maka, bakal tampil hasil Kondisi nan di inginkan.
