Arduino Indonesia bakal berbagi tentang Cara Mengakses dan Pemrograman Sensor Hujan FC-37 Menggunakan Arduino Uno - Mode Digital. Pada modul Sensor Hujan FC-37 terdapat potensiometer nan dapat digunakan untuk mengatur sensitivitas dari sensor. Output pin digital pada modul didapatkan dari hasil komparasi antara nilai threshold dengan nilai output sensor menggunakan komparator LM393.

Baca Juga: Cara Mengakses dan Pemrograman Sensor Hujan FC-37 Menggunakan Arduino Uno - Mode Analog .

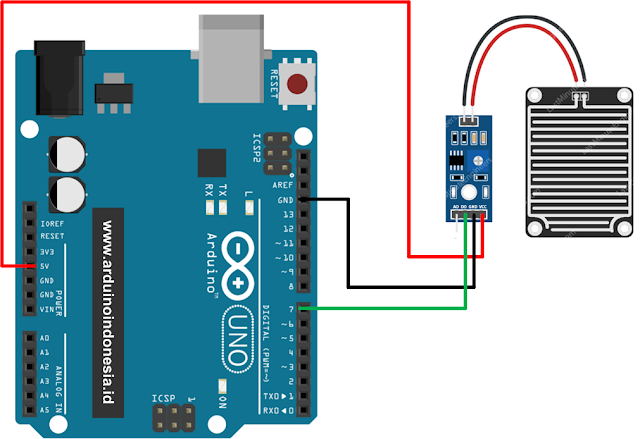

Berikut ini adalah gambar Schematics Diagram dari Sensor Hujan FC-37 Menggunakan Arduino Uno - Mode Digital :

Berikut ini adalah Hardware nan dibutuhkan :
1. Arduino Uno R3 >>> BELI DISINI
2. Sensor Hujan FC-37 >>> BELI DISINI
3. Kabel Jumper Secukupnya >>> BELI DISINI

Baca Juga: Sensor Hujan FC-37.

Berikut ini adalah Code Programnya :

Cara Mengakses dan Pemrograman Sensor Hujan FC-37 Menggunakan Arduino Uno - Mode Digital

Oleh: Arduino Indonesia
Website: www.arduinoindonesia.id
Toko Online: www.workshopelectronics3in1.com
Blog: mycoding.id

Copyright @2020

****************************/

const int SensorHujan = 7;

void setup()
{
  Serial.print(9600);
  pinMode(SensorHujan, INPUT);
}

void loop()
{
  int kondisi = digitalRead(SensorHujan);

  if(kondisi == LOW)
  {
    Serial.println("HUJAN");
  }
  else
  {
    Serial.println("TIDAK HUJAN");
  }
  delay(1000);
}

Setelah Program diatas di upload, silahkan buka Serial Monitor. Maka, bakal tampil hasil Kondisi nan di inginkan.
